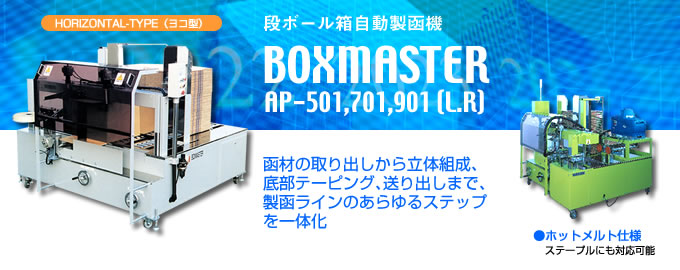

ヨコ型＜HORIZONTAL-TYPE＞
|
| 型式 |
HS-501(L,R) |
HS-701(L,R) |
HS-901(L,R) |
| 製函能力 |
10〜15ケース/分
(MAX)
|
8〜10ケース/分
(MAX)
|
6〜9ケース/分
(MAX) |
| 集積枚数 |
80〜120枚
(シングル5m/m)
|
80〜100枚
(シングル5m/m)
|
80〜100枚
(シングル5m/m) |

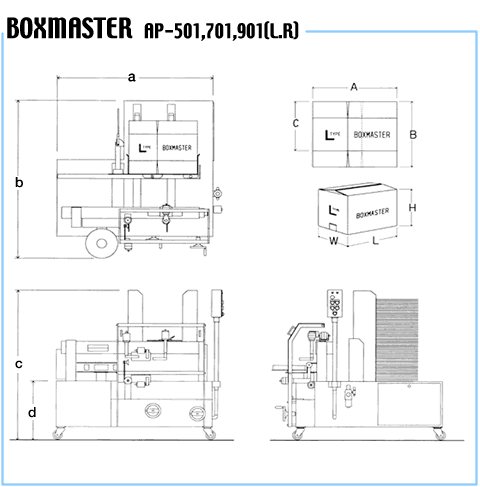

機械寸法
単位：mm
|
a |
1300
|
1700
|
1900 |
| b |
1600
|
1750
|
2100 |
| c |
1650
|
1650
|
1700 |
| d |
650
|
650
|
700 |
製函できる
段ボール
シートの大きさ
単位：mm
|
|
MIN
|
MAX
|
MIN
|
MAX
|
MIN |
MAX |
| A |
350
|
600
|
450
|
800
|
450 |
1000 |
| B |
250
|
400
|
300
|
600
|
350 |
800 |
| C |
180
|
300
|
200
|
450
|
250 |
600 |
| W |
150
|
250
|
180
|
350
|
200 |
450 |
| L |
200
|
350
|
250
|
500
|
250 |
600 |
| H |
80
|
200
|
100
|
300
|
150 |
400 |
| 電気容量 |
0.4KVA
|
0.4KVA
|
0.4KVA |
| 空気使用量 |
100〜200
Nリットル/min
|
100〜200
Nリットル/min
|
100〜200
Nリットル/min |
| 空気圧力 |
0.4MPa(5kg/cm2)
|
0.49MPa(5kg/cm2)
|
0.49MPa(5kg/cm2) |
※仕様は予告なく変更になる場合があります。
●上記の中間サイズも現場にマッチした寸法、レイアウトで設計製作致します。標準外の大型サイズでも部品の標準化により短納期で対応致します。 |
|
